Descripción de Producto
descripcióN de producto

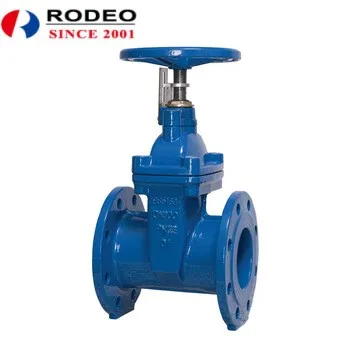

La norma DIN PN16-PN160 váLvulas de compuerta metáLica colocada
La especificacióN
EstáNdar de diseñO:DIN3352
De cara a cara:DIN3202 F5(PN16~PN25) ,DIN3202 F7(PN40~PN100),DIN3202-F8(PN160)
La prueba conforme a DIN3230
Los extremos de la brida DIN2532 :,DIN2533,DIN2534,DIN2535,DIN2543,DIN2544,DIN2545,DIN2546,DIN2547,DIN2548
Cuerpo | GS-C25 | 1.4308 | |||||||||||||||
El disco | CG-C25 | 1.4308 | 1.4408 | Monel | |||||||||||||
Tallo | 13CR | 1.4308 | 1.4408 | Monel | F304 | ||||||||||||
Disco de cuñA | 13CR | 13CR | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | 1.4308 | STL | ||||||
Anillo de asiento | 13CR | STL | STL | 1.4308 | STL | 1.4408 | STL | Monel | 1.4308 | STL | STL | ||||||
Cuerpo | 1.4408 | 1.4308 | 1,4301 | ||||||||||||||
El disco | |||||||||||||||||
Tallo | 1.4408 | 1.4308 | 1,4301 | ||||||||||||||
Disco de cuñA | 1.4408 | 1.4408 | STL | 1.4306 | 1.4306 | STL | 1,4301 | 1,4301 | STL | ||||||||
Anillo de asiento | 1.4408 | STL | STL | 1.4306 | STL | STL | 1,4301 | STL | STL | ||||||||
VáLvula de compuerta de DIN3352 - DIN3202-F5
La presióN | - Los extremos de brida PN1.6MPa :DIN2543 | ||||||||||||||
El tamañO | Mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | |
H | 417 | 452 | 530 | 607 | 720. | 790 | 885 | 1014 | 1190. | 1350 | 1460 | 1630 | 1800 | 2200 | |
W | 200 | 280 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 600 | 650 | 700 | 800 | |
Peso(Kg) | 16 | 25 | 30 | 55 | 75 | 95 | 150 | 245 | 353 | 400 | 750 | 958 | 1063 | 1390 | |
VáLvula de compuerta de DIN3352 - DIN3202-F5 | |||||||||||||||
La presióN | - Los extremos de brida PN2.5MPa :DIN2544 | ||||||||||||||
El tamañO | Mm | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | |
H | 417 | 452 | 530 | 607 | 720. | 790 | 885 | 1014 | 1190. | 1350 | 1460 | 1630 | 1800 | 2200 | |
W | 200 | 280 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 600 | 600 | 650 | 700 | 800 | |
Peso(Kg) | 16 | 31 | 43 | 58 | 82 | 103 | 180 | 265 | 385 | 547 | 835 | 1050 | 1130 | 1500 | |
VáLvula de compuerta de DIN3352 - DIN3202-F7
| La presióN (Mpa) | PN 4.0 mpa - extremos de la brida DIN2545 : | |||||||||||||
| El tamañO | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 290 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
| H | 404 | 456 | 604 | 607 | 720. | 780 | 875 | 1260 | 1480 | 1605 | 1788 | 1956 | 2168 | 2601 |
| W | 200 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 650 | 700 | 700 | 800 |
| Peso(kg) | 18 | 32 | 47 | 60 | 95 | 130 | 220 | 290 | 490 | 760 | 900 | 1250 | 1450 | 1700 |
VáLvula de compuerta de DIN3352 - DIN3202-F7
| La presióN (Mpa) | PN 6.4 mpa - extremos de la brida DIN2546 : | |||||||||||||
| El tamañO | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 250 | 290 | 310 | 350 | 400 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 |
| H | 404 | 456 | 604 | 607 | 720. | 780 | 875 | 1260 | 1480 | 1605 | 1788 | 1956 | 2168 | 2601 |
| W | 200 | 280 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 650 | 700 | 700 | 800 |
| Peso(kg) | 20 | 35 | 52 | 66 | 103 | 140 | 230 | 300 | 510 | 780 | 940 | 1300 | 1600 | 1850 |
Mostrar productos
Acerca de nosotros
VáLvula de RODEO Ltd.Pertenencias de rodeo Grupo, creado en 2001, situado en Shangai, es un Fiable de la fabricacióN de váLvulas y actuadores con alta, media, baja presióN especializada en la investigacióN, desarrollo, produccióN y comercializacióN de máS de 18 añOs.TeníAmos una de las ventas anuales de USD 20, 000, 000 en 2017.
Nos especializamos en la váLvula de bola flotante, fija la váLvula de bola, manejar la váLvula de mariposa, el actuador de váLvula de mariposa, la placa de doble váLvula de retencióN y váLvula de compuerta de la junta suave, de cuñA, váLvula de compuerta váLvula de globo de acero inoxidable con DN6-4000, 0.6/1.0/1.6/2.5/4.0/6.4-32 MPa (125lb-4500LB).Podemos suministrar diferentes materiales como el cuerpo de fundicióN, hierro dúCtil, fundicióN de acero, acero inoxidable, acero de aleacióN de cobre y bronce, de acuerdo a diferentes condiciones de trabajo.
Las ventajas
1,con 18 añOs de experiencia de las váLvulas.
2,Cada váLvula tiene 18 meses, períOdo de garantíA
3,2 veces la presióN de prueba antes de salir de la váLvula de fáBrica.
4,Atendemos clientes OEM de máS de 54 paíSes.
5,la pequeñA cantidad estáOk.
6,SGS auditados.
7,certificado ISO.
El proceso de produccióN
El embalaje y envíO
Preguntas frecuentes
P.¿ Puedo tener mi propio logotipo en el producto?
R: Sí, puede enviarnos su dibujo y podemos hacer que su logotipo, pero hay que tener
Su propio costo.
P.¿ Puedo solicitar para cambiar la forma de embalaje y transporte?
R: Sí, podemos cambiar la forma de embalaje y transporte segúN su solicitud, pero hay que tener sus propios gastos realizados durante este períOdo y los diferenciales.
P.¿CuáL Es su hora de entrega?
R: Generalmente es de 5-10 díAs si la mercancíA en stock.O es de 15-20 díAs si las mercancíAs no estáN en stock, es segúN su cantidad.
P.¿ Pueden producir los productos de acuerdo a mis propios dibujos?
R:Sí, podemos producir los productos de acuerdo a sus dibujos máS satisfacerle.
