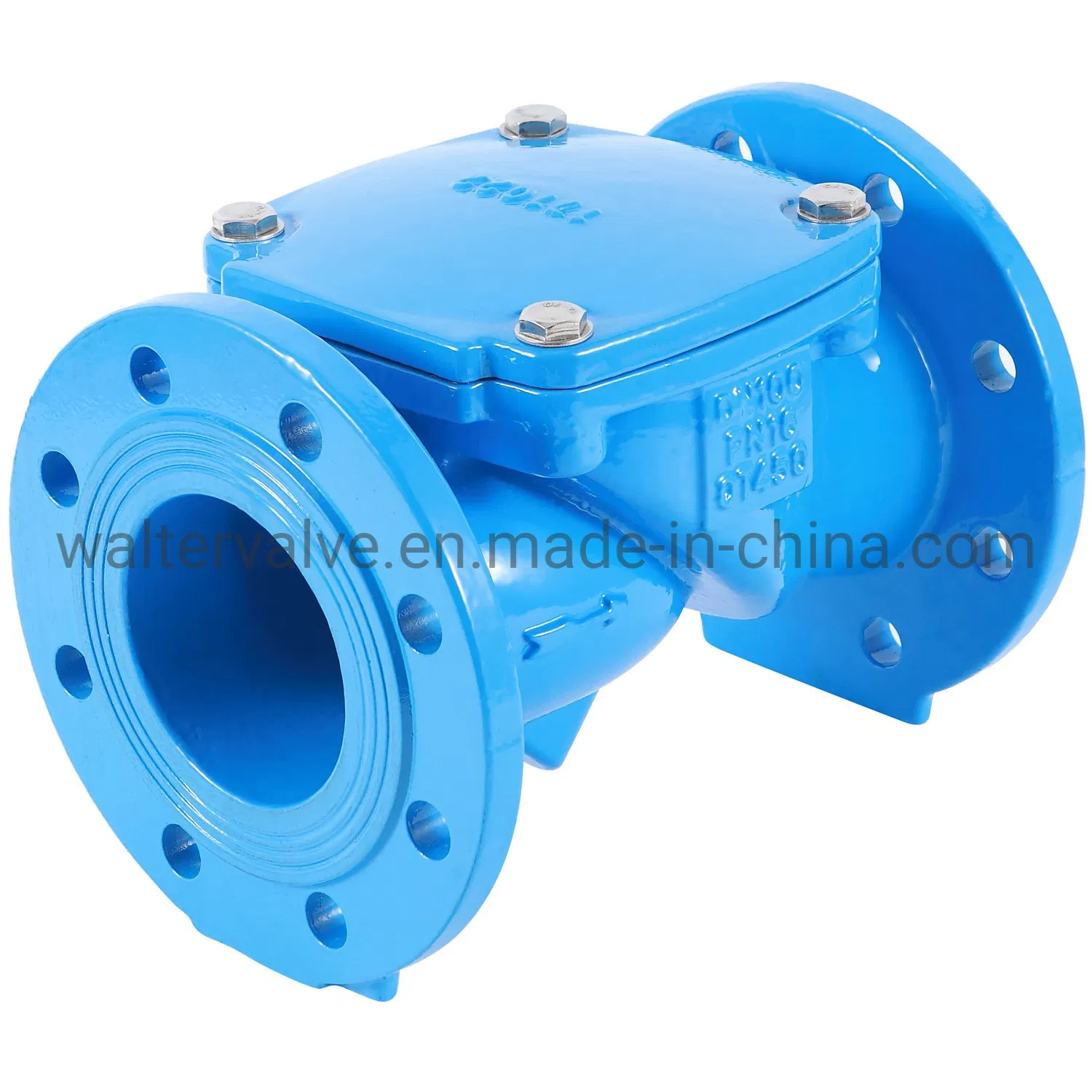

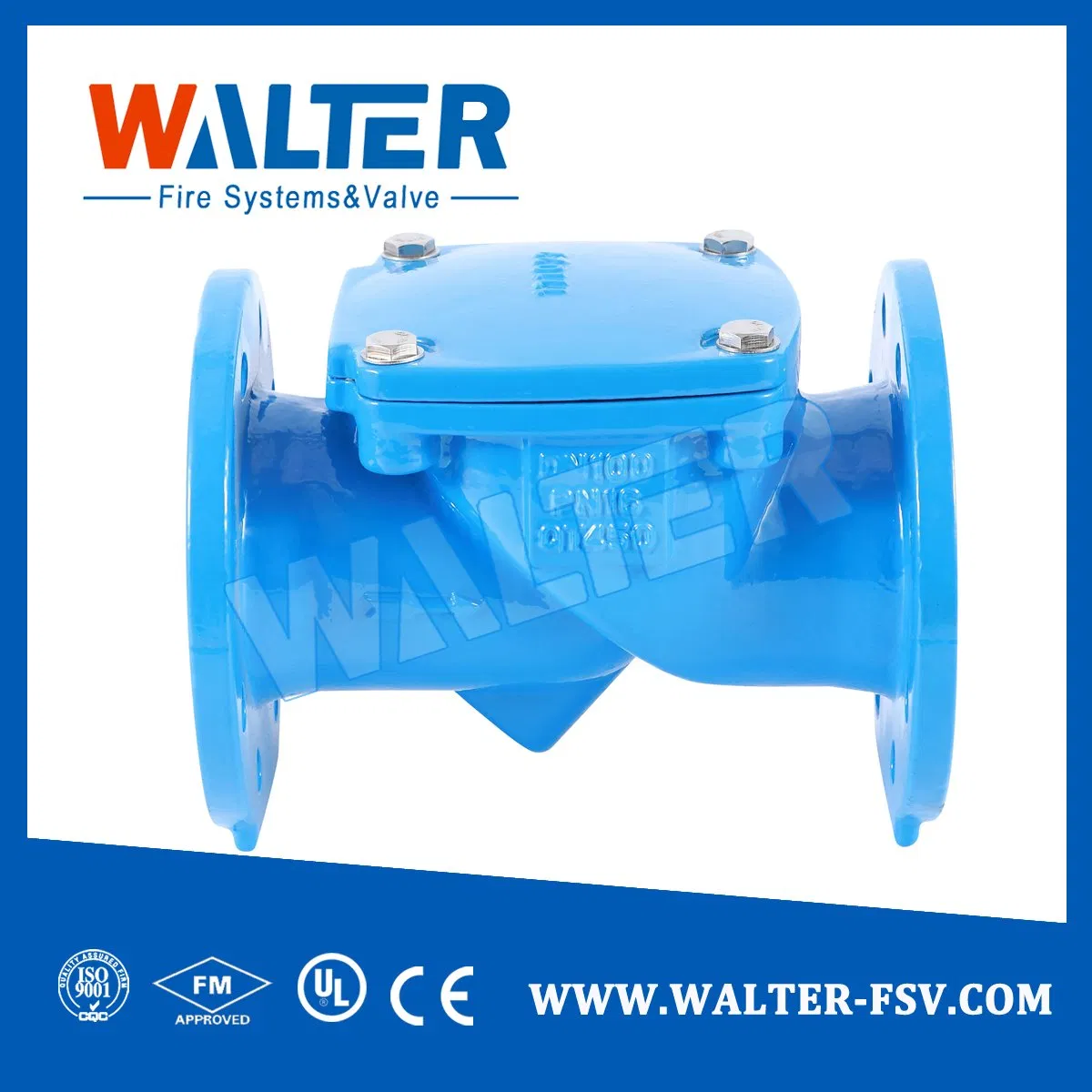

Descripción de Producto
Norma de producto
Estándar de conexión de brida:GB/T17241.6 BS EN1092-2 ASME B16.1
Longitud estructurales estándar:GB/T12221 BS EN558-1 ASME B16.1
Test estándar:GB/13927 BS EN12266-1 API598
Parámetro técnico
Dentro de diámetro nominal DN50 : ~ DN300(2''~24").
Presión nominal : PN16
La temperatura de trabajo : -5ºC -85 °C.
Prueba de presión :
-Shell : PN*1.5
-Junta: PN*1.1
Medio aplicable: el agua, alcantarillado
Parte Descripción
1- Cuerpo/capó: GGG40/50
2- Tallo: SS420/431
3- Los tornillos y tuercas: SS304
4- Disco: GGG40/50 + revestimiento de caucho EPDM
5- Revestimiento de resina epoxi interno y externo, por encima de 300 micras de espesor
6- el CAC con brida a BS4504, ISO 7005. De cara a cara acc. de BS 5153,DIN 3352
7- La presión de trabajo: PN10/16; la gama de tamaños: 1 1/2",",1 2" a 24"
Dimensiones (mm)
| El modelo | El tamaño | DN | L | D | D1 | D2 | N-Φd PN10 | N-Φd PN16 |
| NRS-0050 | 2" | 50 | 203 | 165 | 125 | 99 | 4-Φ19 | 4-Φ19 |
| NRS-0065 | 21/2" | 65 | 216 | 185 | 145 | 118 | 4-Φ19 | 4-Φ19 |
| NRS-0080 | 3" | 80 | 241 | 200 | 160 | 132 | 8-Φ19 | 8-Φ19 |
| NRS-0100 | 4''. | 100 | 292 | 220 | 180 | 156 | 8-Φ19 | 8-Φ19 |
| NRS-0125 | 5''. | 125 | 330 | 250 | 210 | 184 | 8-Φ19 | 8-Φ19 |
| NRS-0150 | 6''. | 150 | 356 | 285 | 240 | 211 | 8-Φ23 | 8-Φ23 |
| NRS-0200 | 8''. | 200 | 495 | 340 | 295 | 266 | 12-Φ23 | 12-Φ23 |
| NRS-0250 | 10''. | 250 | 622 | 405 | 355 | 319 | 12-Φ28 | 12-Φ28 |
| NRS-0300 | 12''. | 300 | 698 | 460. | 410 | 370 | 12-Φ28 | 12-Φ28 |
| NRS-0350 | 14''. | 350 | 787 | 520 | 470 | 429 | 16-Φ28 | 16-Φ28 |
| NRS-0400 | 16''. | 400 | 914 | 580 | 525 | 480 | 16-Φ31 | 16-Φ31 |
| NRS-0450 | 18''. | 450 | 914 | 640 | 585 | 548 | 20-Φ31 | 20-Φ31 |
| NRS-0500 | 20''. | 500 | 978 | 715 | 650 | 609 | 20-Φ34 | 20-Φ34 |
| NRS-0600 | 24' | 600 | 1100 | 840 | 770 | 720. | 20-Φ37 | 20-Φ37 |
